Kaamera

Enne ühendamist

Android meediakeskustel kasutatakse mitut erinevat tagurduskaamera ühendamise viisi. Õige lahendus sõltub autost, meediakeskuse juhtmestikust ja CANBUS süsteemist.

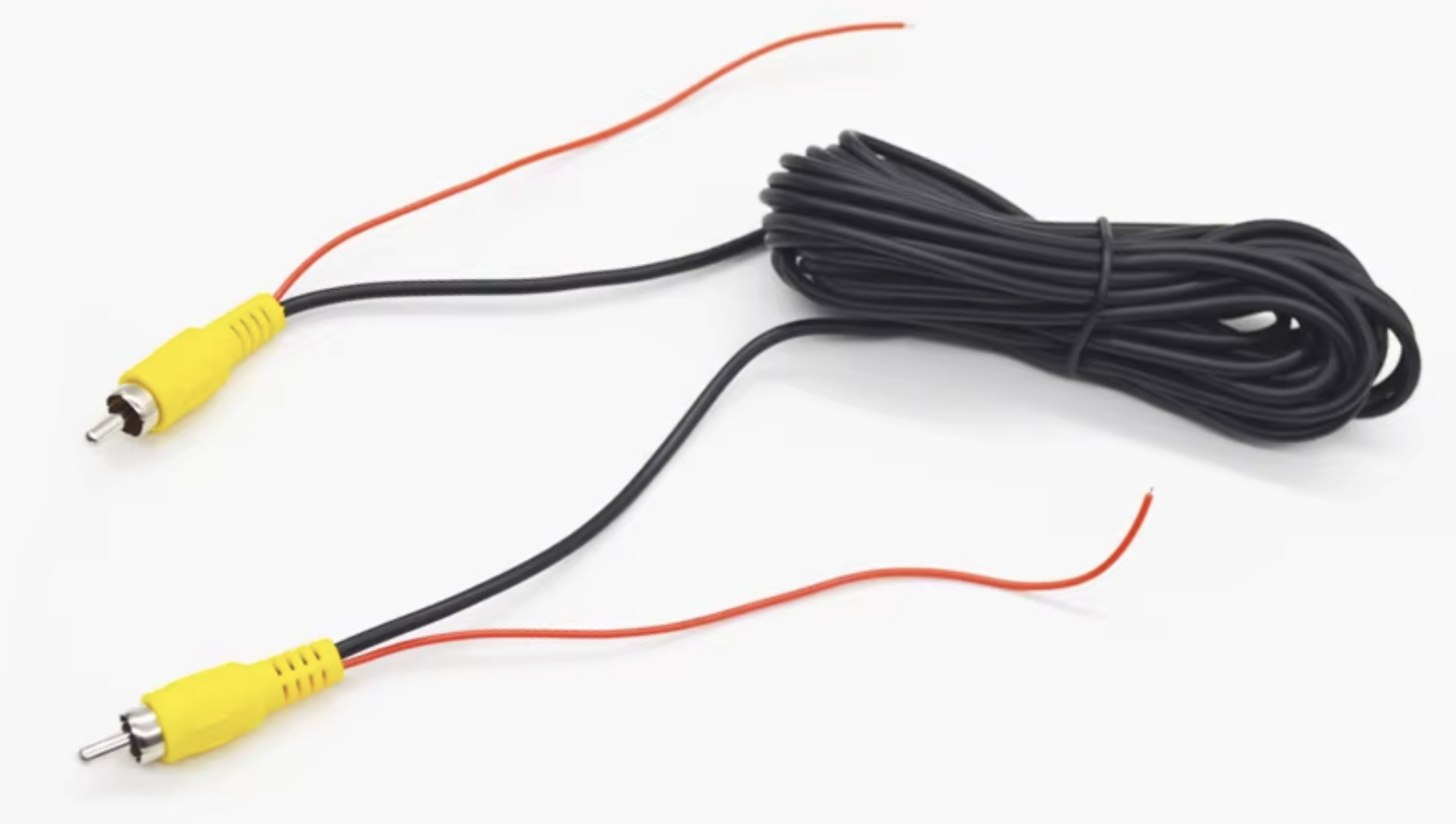

Kaamera video ühendatakse ekraanile alati läbi kollase RCA, mille külhes on ka väikste juhtmeotstena wifi ja bluetooth antennid.

Tagurduskäigu tuvastuse juhe võib olla tähistatud näiteks REVERSE, BACK, BACK-CAR või Reverse Control.

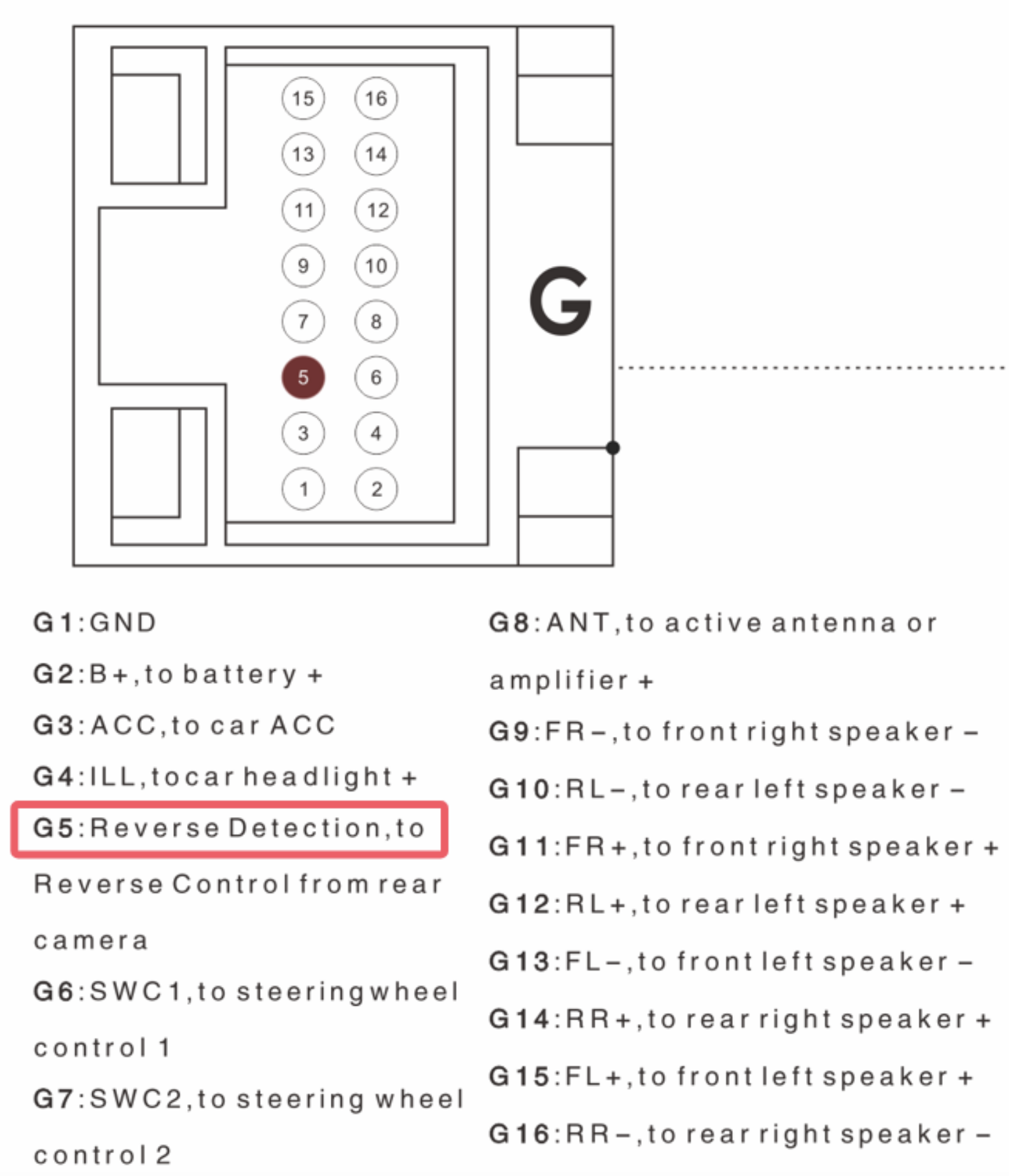

Multimeedikeskuse 16PIN peapistikus asub tagurduse tuvastuse kaabel enamasti joonisel näidatud pinnil nr. 5. See on kolmas juhe kui lugeda maanduse poolt:

1. pesas on maandus (must juhe);
2. pesas on +12V süütevool (punane);
3. kaamera tuvastus (enamasti pruun või roosa);

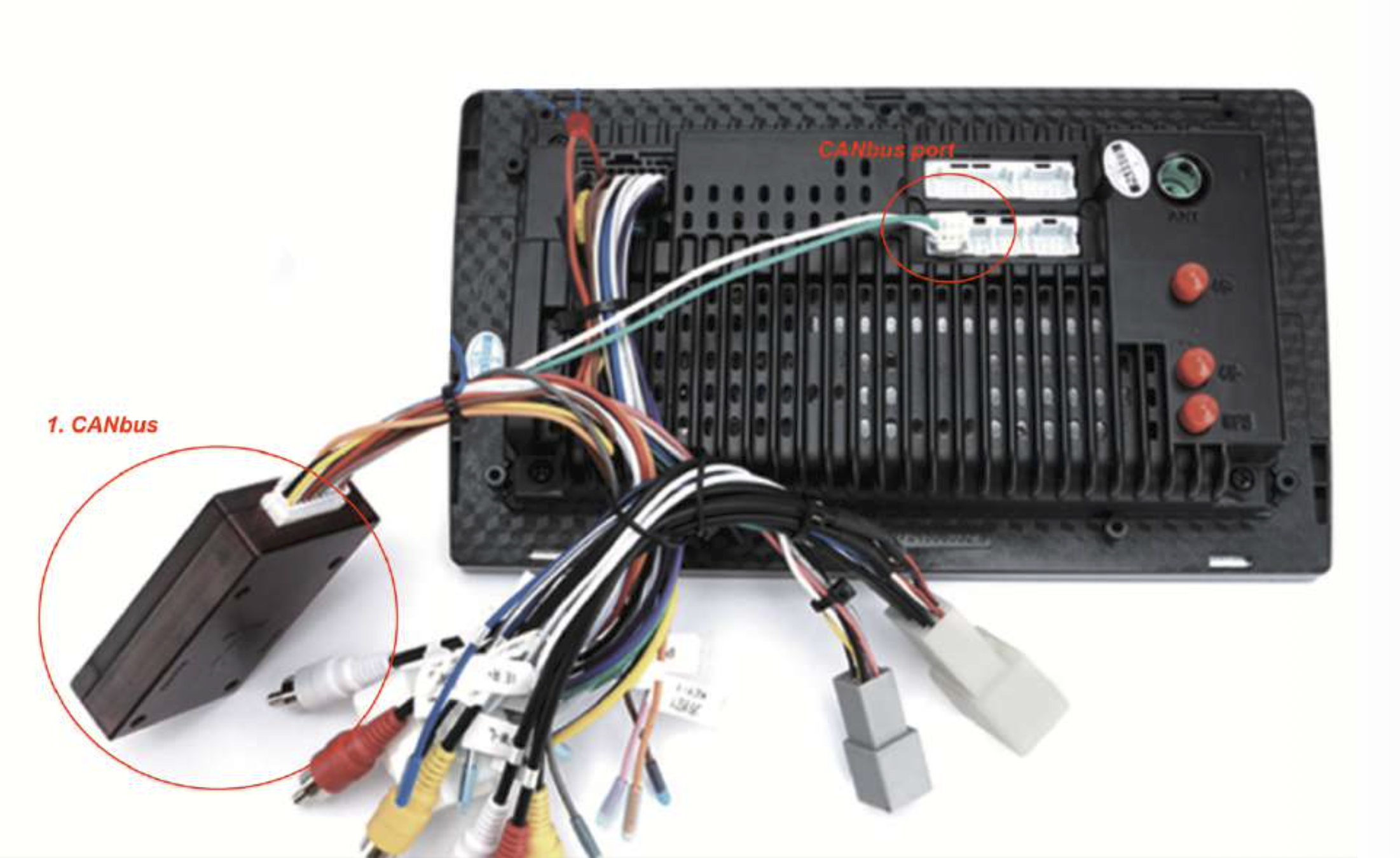

1. Kontrolli kõigepealt CANBUS funktsiooni

Paljudel automudelitel annab CANBUS meediakeskusele automaatselt teada, millal tagurduskäik sisse lülitatakse. Sellisel juhul ei ole alati vaja eraldi +12 V tagurduskaamera toitevoolu ühendamist tagurdustulele..

Kui komplektis on CANBUS moodul, kontrolli, et see oleks õigesti ühendatud ning seadmele oleks valitud sinu autole sobiv CANBUS protokoll.

2. Ühendusmeetod 1 - kaamera toide tagurdustulest

See on klassikaline ühendusviis autodel, kus CANBUS ei anna meediakeskusele tagurduskäigu infot.

1. Ühenda kaamera +12 V sisend auto tagurdustule positiivsele juhtmele.
2. Ühenda kaamera maandus korralikku auto kere maanduspunkti.
3. Ühenda kollane RCA videokaabel kaamerast meediakeskuse tagurduskaamera videosisendisse.
4. Vii tagurdustule +12 V signaal videokaabli kõrval oleva trigger-juhtme kaudu meediakeskuse REVERSE / BACK sisendisse.

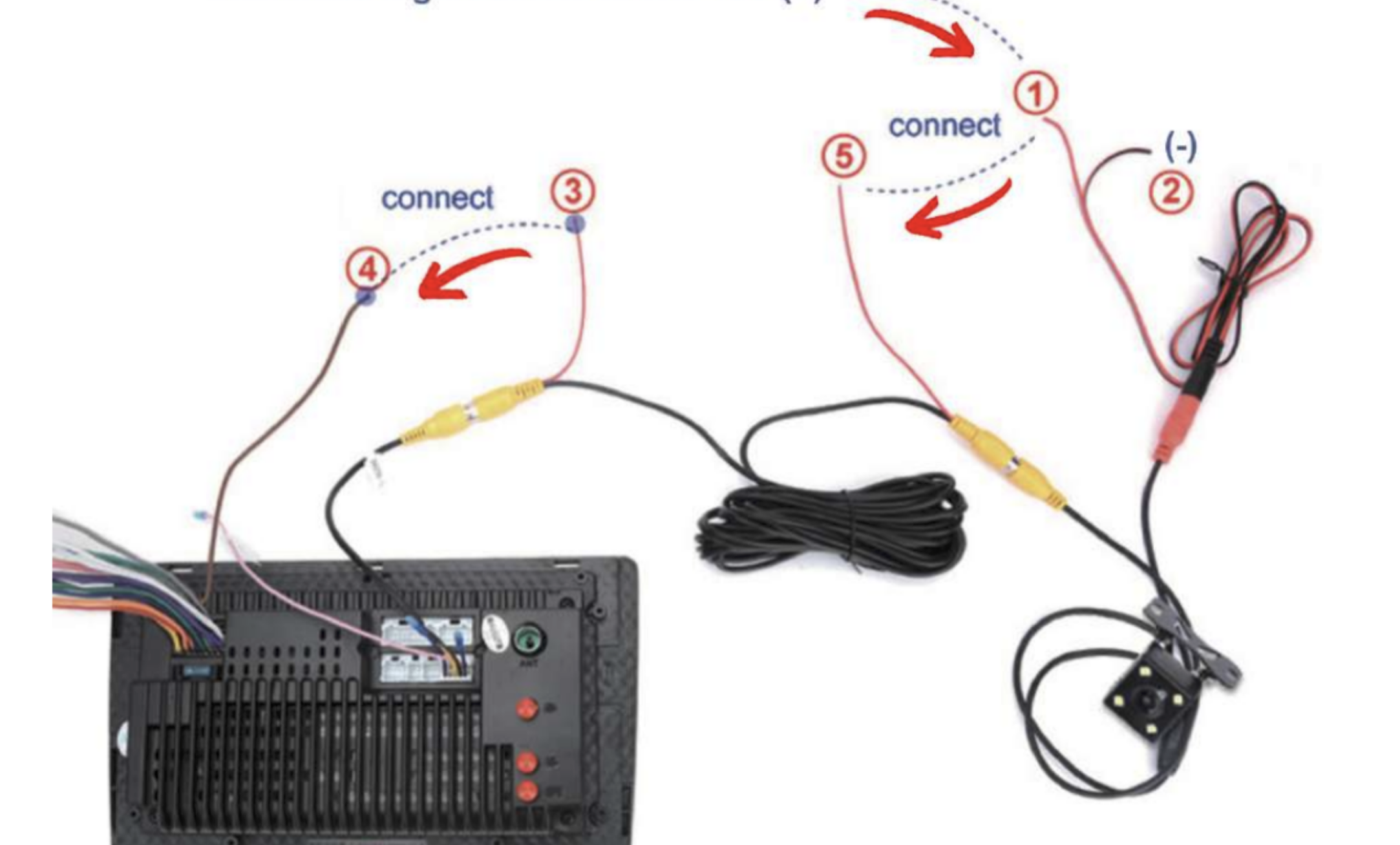

Toitevoolu liikumise suund (punased nooled) tagurdustulelt kaamerale ja ette ekraani taha tagustusfunktsiooni tuvastuse indikaator juhtmele. See sunnib android ekraani 12V signaali tuvastamisel alati vahetama kaamera vaatele.

3. Ühendusmeetod 2 - kaamera toide meediakeskusest

Mitmed sõidukipõhised Android meediakeskused annavad tagurduskäigu ajal kaamera jaoks eraldi +12 V väljundi. Sellisel juhul ei ole vaja kaamera toidet auto tagurdustule juhtmestikust võtta.

Kuidas kontrollida, kas seda meetodit saab kasutada?

1. Ühenda meediakeskus ja CANBUS täielikult autoga.
2. Lülita süüde sisse.
3. Vali tagurduskäik.
4. Kui ekraan läheb automaatselt tagurduskaamera vaatele ja kuvab NO SIGNAL, töötab tagurduskäigu lülitus tõenäoliselt juba.
5. Kontrolli multimeetriga, kas meediakeskuse kaamera toite väljundisse tekib tagurduskäigu ajal +12 V.

Kui +12 V väljund on olemas, võib selle viia koos RCA-kaabliga auto tagaossa ja kasutada kaamera toiteks.

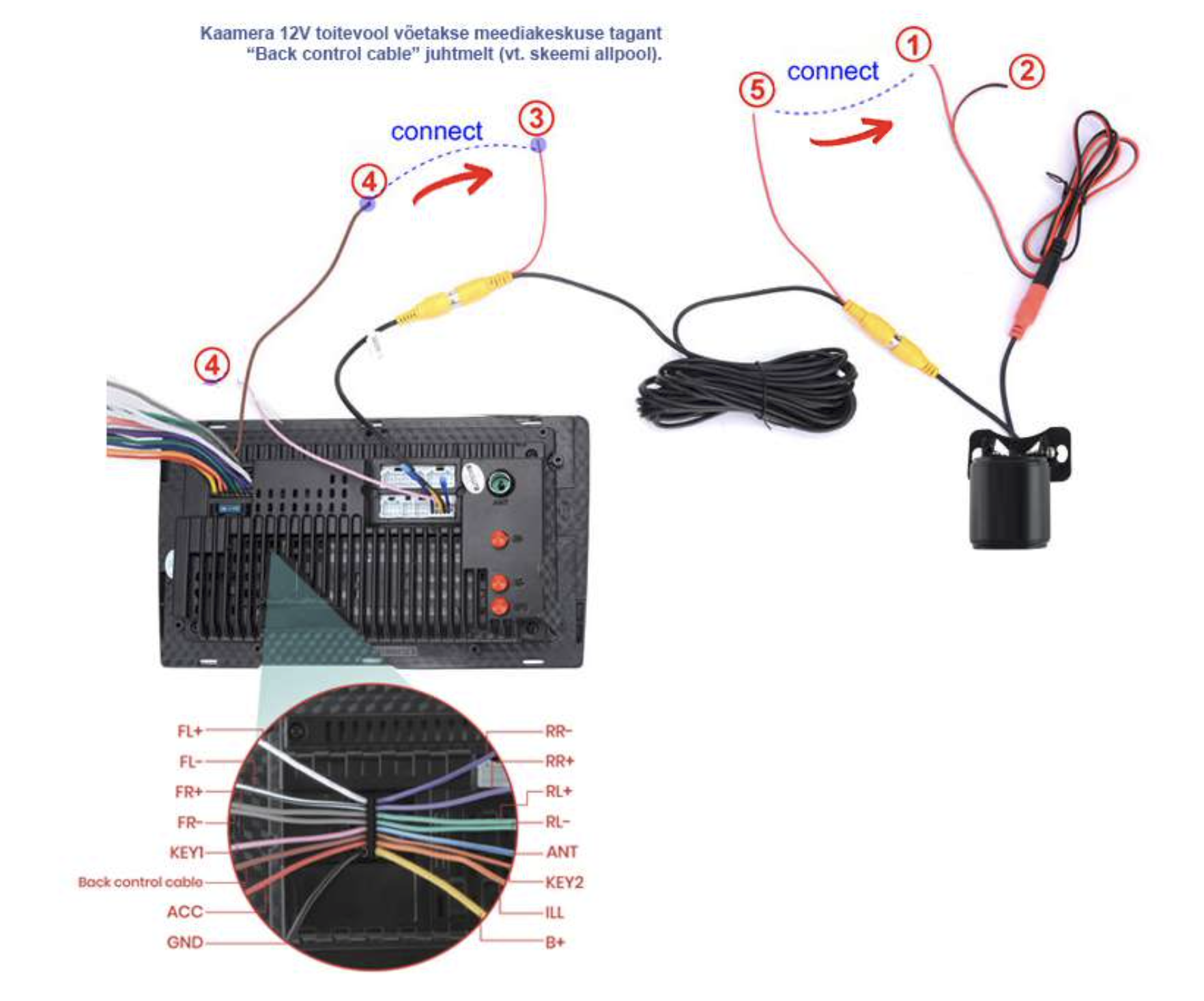

12V kaamera toitevoolu liikumine ekraanilt kaamerale (punased nooled)

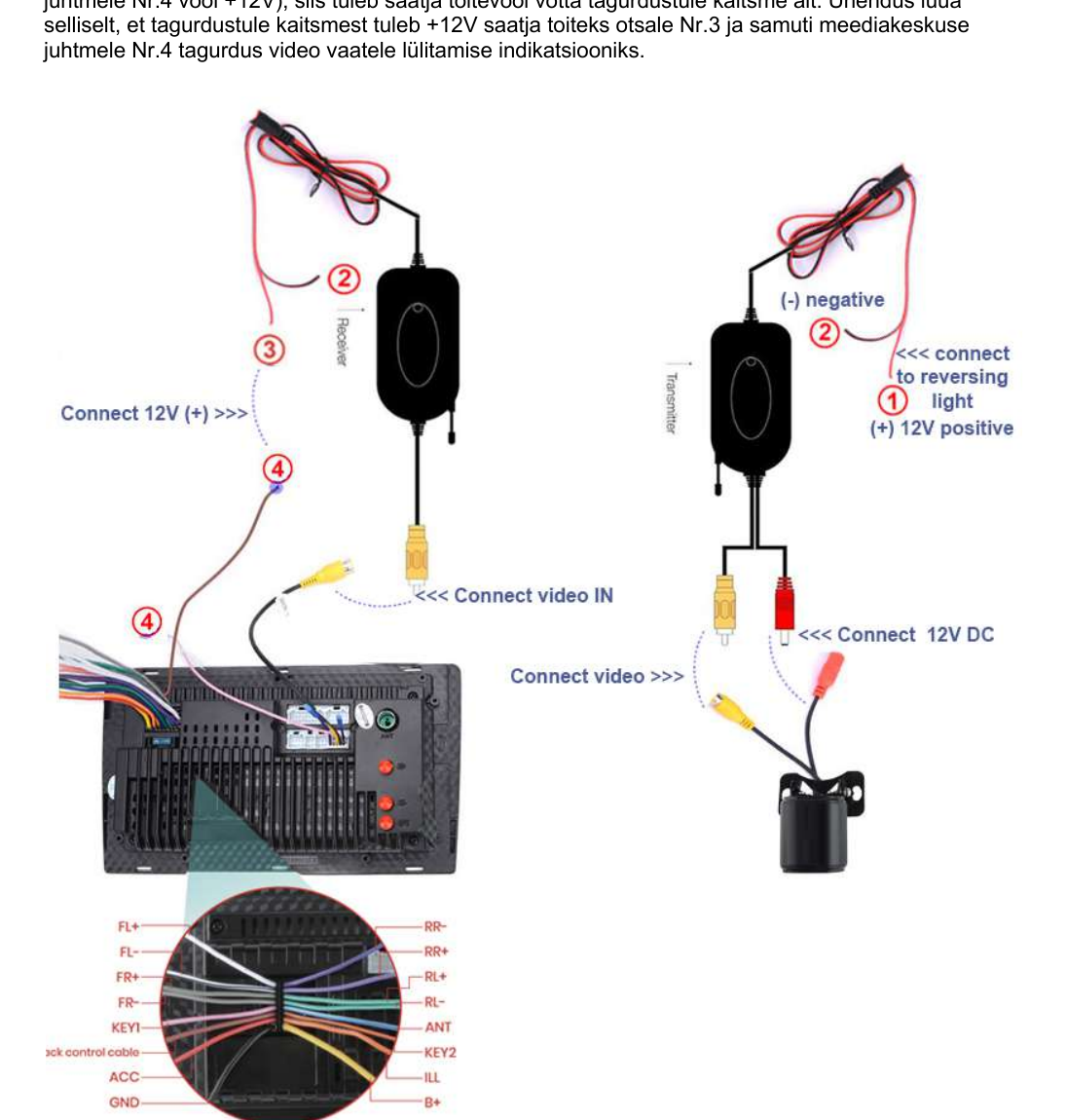

4. Juhtmevaba tagurduskaamera ühendamine

Juhtmevaba komplekt asendab auto eest taha veetava RCA videokaabli saatja ja vastuvõtjaga. Nii kaamera kui ka saatja vajavad +12V tagurduskäigu lülitamise ajal.

NB! Kaamerat, vastuvõtjat ega saatjat ei tohi ühendada pidevale toitevoolule!

Auto tagaosas

• ühenda kaamera videoväljund saatjaga;
• anna kaamerale ja saatjale +12V toide tagurdustule juhtmelt;
• ühenda maandus korralikku kere maanduspunkti.

Meediakeskuse juures

• ühenda vastuvõtja videoväljund tagurdusvideo RCA sisendisse;
• anna vastuvõtjale +12V toide, mis rakenduks ainult tagurduskäigu lülitamisel;
• kui CANBUS tagurduskäiku ei tuvasta, tuleb +12V saatja toitevool leida tagurdustule kaitsmelt või tagurdustule toitejuhtmelt.

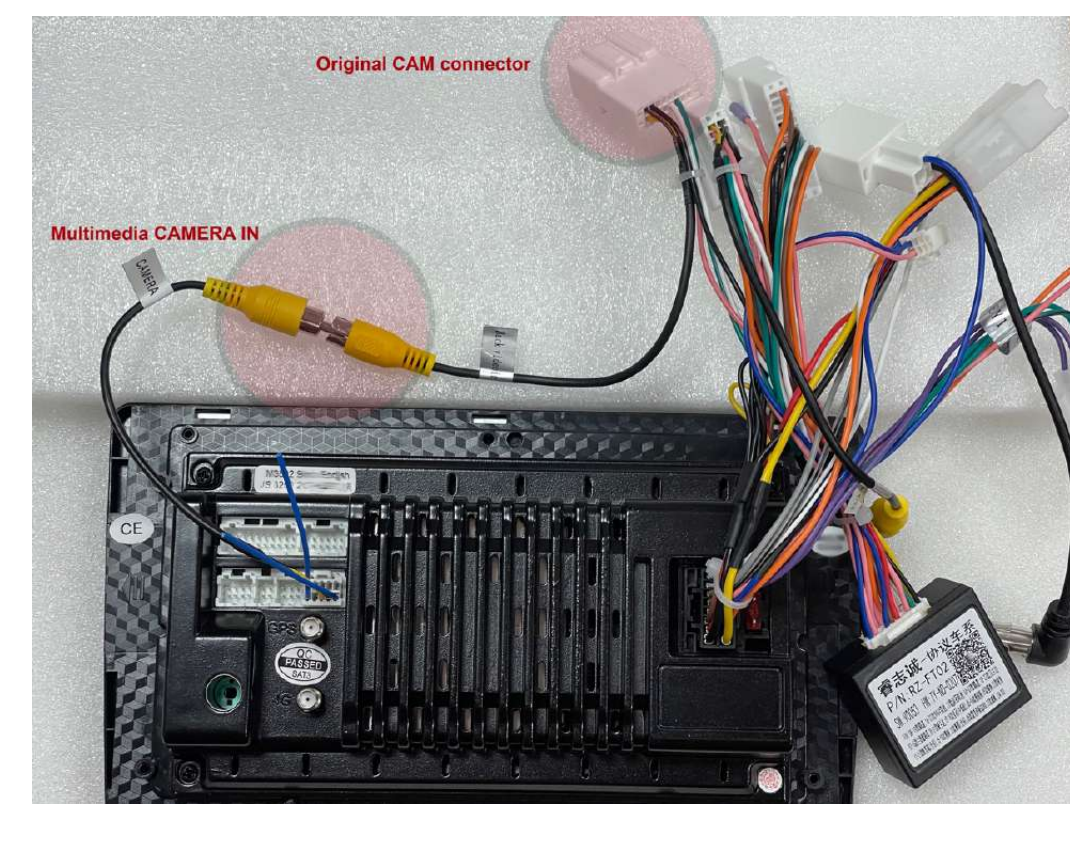

5. Auto originaal tagurduskaamera säilitamine

Auto originaalkaamera ei ole alati järelturu Android meediakeskusega otse ühilduv. Originaalkaamera võib kasutada teistsugust toitepinget, videosignaali või digitaalsemat ühendusviisi.

Seetõttu võib vaja minna automudelipõhist OEM-kaamera adapterit, pingemuundurit või videokonverterit.

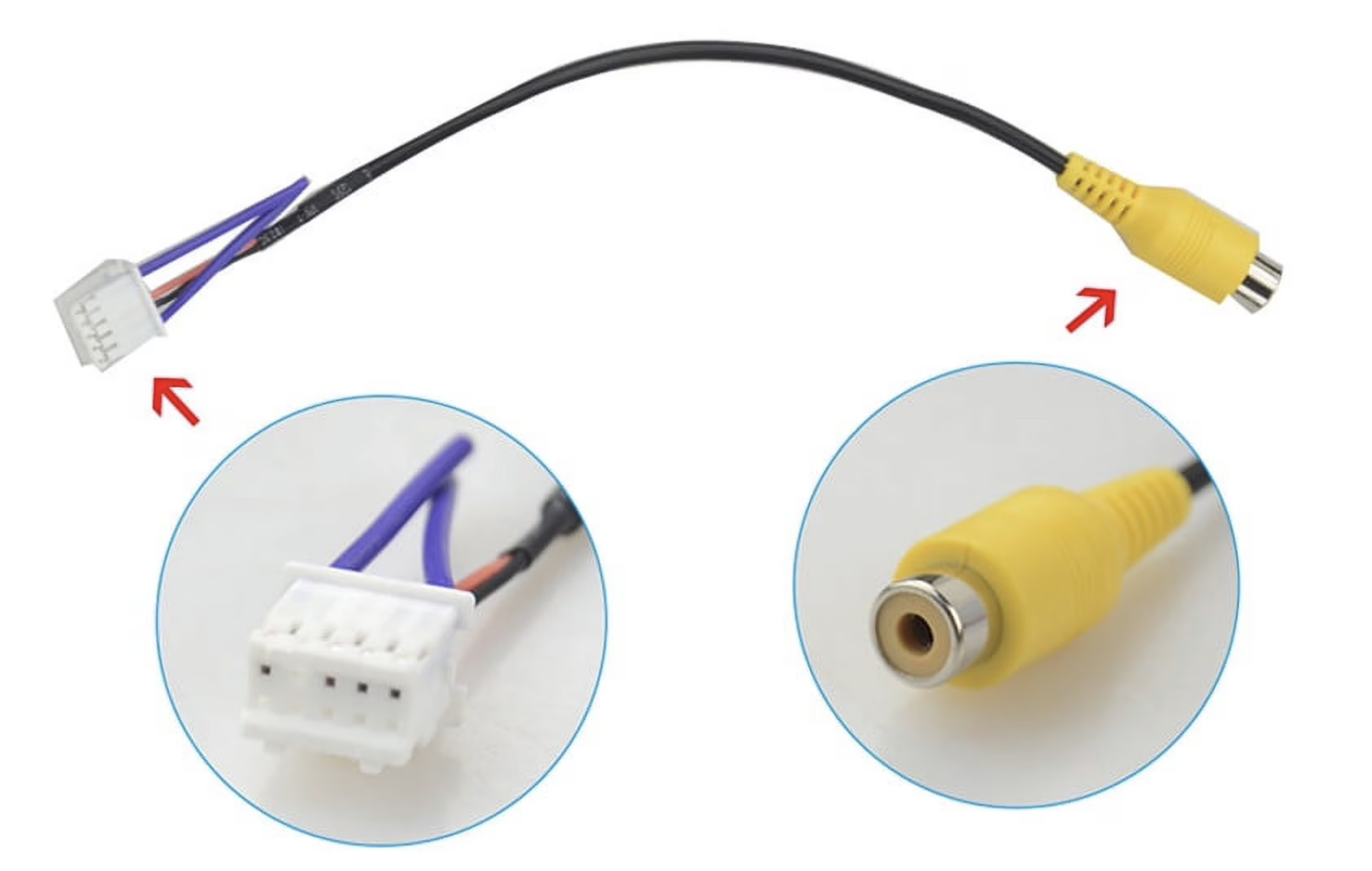

Kui sinu sõidukipõhises juhtmestikus on originaalkaamera adapter juba olemas, ühendatakse selle videoväljund tavaliselt meediakeskuse kaamera videosisendiga. Sellisel juhul on uue raadio ühenduskaablis olemas kollane emane RCA pistik, mis tuleb ühendada multimeediakeskuse Camera-IN juhtmega.

6. Kaamera videoformaadi seadistamine

Kui kaamera saab toidet ja ekraan lülitub tagurdusvaatele, kuid pilt puudub, on moonutatud, vilgub või on loetamatu, võib meediakeskuses olla valitud vale kaamera videosignaali formaat.

Levinumad valikud on näiteks:

7. Muud tagurduskaamera seaded

Olenevalt meediakeskusest võivad kaamera seadetes olla veel järgmised valikud:

Kõik nimetatud funktsioonid ei pruugi igas meediakeskuses saadaval olla.

Veaotsing

Ekraan kuvab „NO SIGNAL” - see tähendab, et tagurdus tuvastatakse aga video ekraanile ei jõua

• kontrolli, et RCA on ühendatud õige kaamerasisendiga;
• kontrolli, kas kaamera saab toidet;
• kontrolli kaamera maandust;
• kontrolli RCA videokaablit ja ühendusi;
• proovi teist videoformaati - näiteks CVBS või AHD;
• kontrolli, kas kaamera resolutsioon on meediakeskusega ühilduv.

Ekraan ei lülitu tagurduskäigul kaameravaatele

• kontrolli CANBUS ühendust ja automudeli seadistust;
• CANBUS-ta ühenduse puhul kontrolli, kas REVERSE/BACK sisendisse jõuab tagurduskäigu ajal +12 V;
• kontrolli tagurdustule või reverse-trigger signaali multimeetriga.

Pilt on moonutatud, must-valge või liigub

• vali õige kaamera videoformaat (tehase originaal kaamerate puhul on see enamasti PAL või NTSC, järelturu kaameratel ka AHD)
• kontrolli PAL / NTSC seadistust CVBS kaamera puhul;
• kontrolli AHD resolutsiooni;
• veendu, et RCA ühendus on korralik.

Kaamera töötab alguses, kuid pilt kaob

Mõne auto tagurdustule pinge ei ole kaamera toiteks piisavalt stabiilne. Seda esineb eriti siis, kui tulede juhtimine toimub PWM-i või auto diagnostikasüsteemi kaudu.

Proovi kaamerat seisva mootoriga. Kui probleem ilmub ainult töötava mootoriga, kasuta stabiilsemat 12 V toidet, releed või sobivat filtrit. Sinu algses juhendis on samuti välja toodud, et mõnel BMW ja VW mudelil võib tagurdustule toide olla kaamera jaoks ebastabiilne.

Pilt on tagurpidi või peegelpildis

Kontrolli kõigepealt kaamera enda juhendit - mitmel universaalkaameral saab peegeldust muuta kaamera juhtmes oleva seadistusjuhtme või silmuse abil. Kui kaamera seda ei võimalda, otsi meediakeskuse kaameraseadetest Mirror / Reverse Mirror või samalaadset valikut.

Kiirkontroll

Kui probleem ei lahene, saada Automeedia klienditoele auto mark, mudel ja aasta, tellitud meediakeskuse info ning võimalusel fotod kaamera ühendustest ja ekraanile ilmuvast veast.

Konkreetse meediakeskuse menüüde, seadistusparoolide ja CANBUS protokolli kohta vaata alati vastava seadme kasutusjuhendit.
