| Roolinuppude ühendamine ja seadistamine |  |
Kuidas roolinuppude juhtimine töötab?
Android meediakeskustel saab auto originaalseid roolinuppe kasutada peamiselt kahel viisil: CANBUS süsteemi kaudu või analoogse KEY1 / KEY2 roolijuhtimise kaudu.
Õige ühendusviis sõltub autost ja meediakeskuse juhtmestikust. Sõidukipõhise komplekti puhul on vajalik adapter ja ühendus enamasti juba juhtmekomplektis olemas.
Roolinuppude õpetamise menüü asukoht on erinevatel Android meediakeskustel erinev. Mõnel seadmel on eraldi SWC / Steering Wheel Control rakendus, teisel asub sama funktsioon Car Settings või tehaseseadete menüüs. Kasuta täpse menüütee leidmiseks oma meediakeskuse kasutusjuhendit.
1. Roolinupud CANBUS süsteemiga

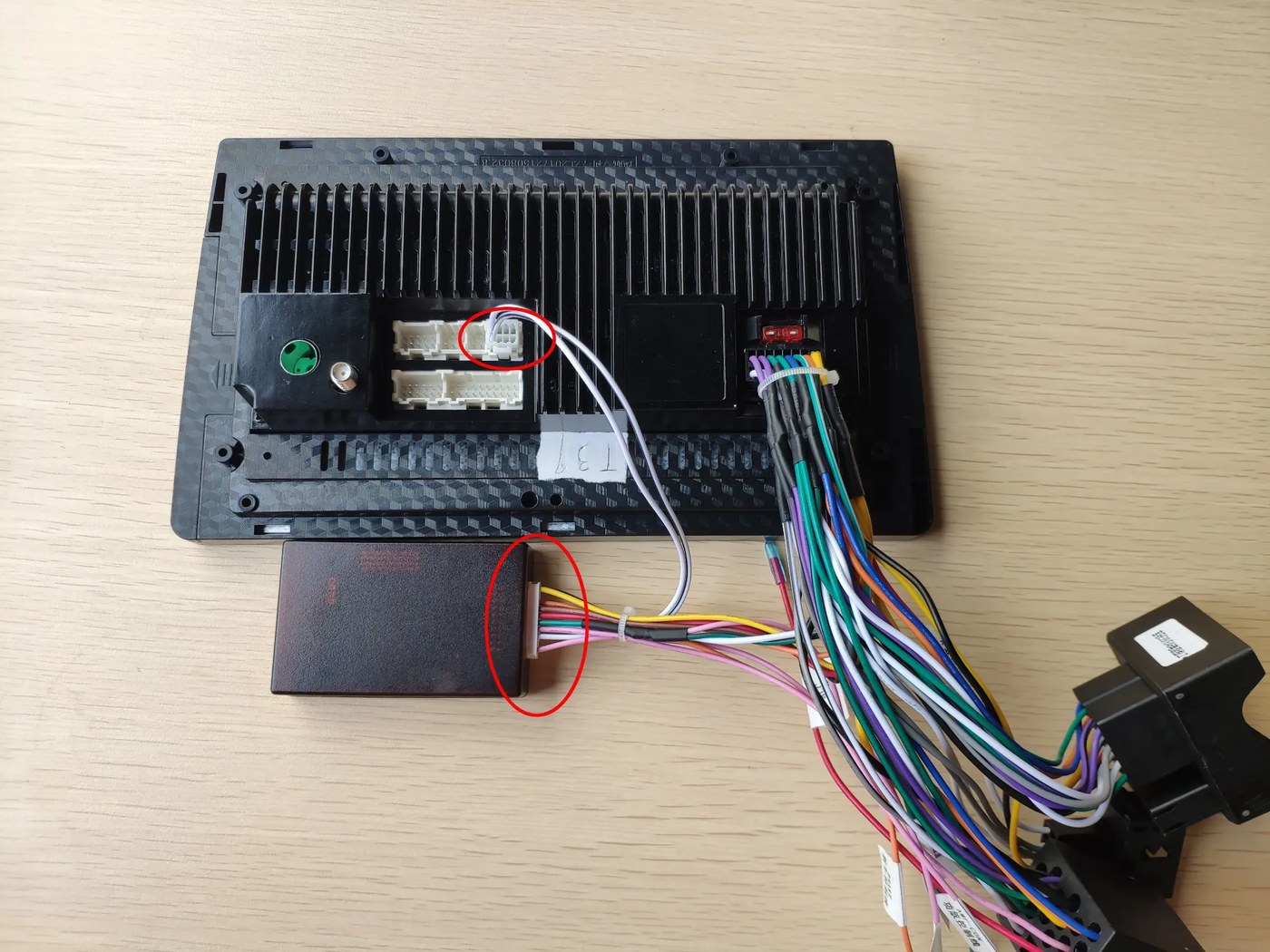

Kui meediakeskuse sõidukipõhises juhtmestikus on CANBUS moodul, edastatakse roolinuppude vajutused tavaliselt auto CAN-võrgu kaudu.
Sellisel juhul ei ole roolinuppe enamasti vaja ükshaaval õpetada. Kõigepealt tuleb veenduda, et CANBUS ühendus ja protokoll on õigesti seadistatud.
Kontrolli kolme asja
- CANBUS moodul on ühendatud auto adapterjuhtmestikuga.
- CANBUS moodulist tulev SWC / CAN juhtmeühendus on ühendatud meediakeskuse vastavasse pistikusse.
- Meediakeskuse seadetes on valitud õige CANBUS valmistaja ning auto mark/mudel.
Kõigepealt kontrolli CANBUS protokolli. Vale CANBUS tootja või vale automudeli valiku korral võivad roolinupud mitte töötada ka siis, kui kõik juhtmed on füüsiliselt õigesti ühendatud.
2. CANBUS töötab, kuid nupud vajavad siiski õpetamist
Mõnel autol võib CANBUS tagada süüte, raadioinfo ja muud funktsioonid, kuid roolinuppude funktsioonid tuleb pärast CANBUS seadistamist siiski käsitsi määrata.
Sellist lahendust kohtab näiteks mõnel Toyota Land Cruiser 120 ja Land Cruiser 150 konfiguratsioonil.
Kui CANBUS on õigesti seadistatud, kuid roolinupud ei reageeri, otsi meediakeskusest SWC või Steering Wheel Learning funktsiooni ning proovi nuppude manuaalset õpetamist.
3. Roolinupud ilma CANBUS moodulita
Kui sõiduk ei vaja CANBUS moodulit ja komplektis on automudelile sobiv juhtmeadapter, jõuab roolinuppude analoogsignaal sageli adapteri kaudu otse meediakeskuseni.
Sellisel juhul võib füüsiline ühendus juba valmis olla ning kasutajal tuleb roolinupud lihtsalt meediakeskusele õpetada.
Funktsioon võib asuda eraldi SWC rakenduses, Car Settings menüüs, Steering Wheel Learning menüüs või mõnes muus sõiduki seadete osas. Menüünimed erinevad Android platvormiti.
4. KEY1 ja KEY2 analoogühendus
Paljud Android meediakeskused toetavad analoogset ehk resistiivset roolinuppude juhtimist. Meediakeskuse juhtmestikus võivad vastavad juhtmed olla tähistatud näiteks:
| KEY1 | Esimene analoogne roolinuppude signaalisisend |
| KEY2 | Teine roolinuppude signaalisisend, kui auto kasutab kahte signaaliliini |
| KEY GND / GND | Roolinuppude signaali maandus, kui konkreetne ühendus seda kasutab |
Mõnel autol piisab ainult KEY1 ühendusest. Mõnel juhul kasutatakse KEY1 ja KEY2 mõlemat.
Auto ja meediakeskuse juhtmete värvid võivad erineda. KEY1 või KEY2 tuleb ühendada auto roolinuppude signaalijuhtmega vastavalt konkreetse auto ja meediakeskuse ühendusskeemile.

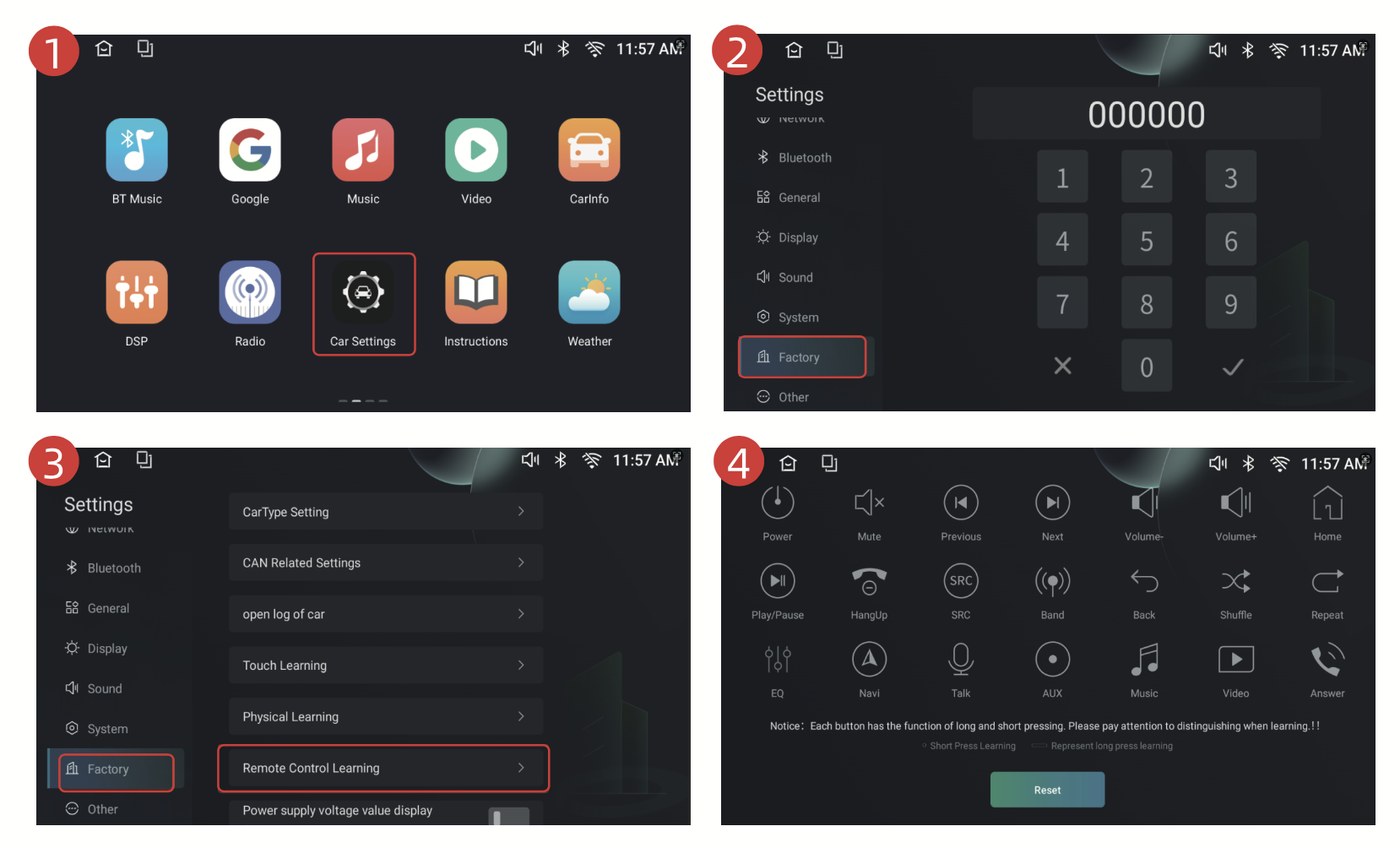

5. Roolinuppude manuaalne õpetamine
Täpne menüü võib erinevatel meediakeskustel olla erinev, kuid roolinuppude õpetamise põhimõte on enamasti sama.
- Ava meediakeskuses SWC / Steering Wheel Learning või samalaadne menüü.
- Kui menüüs on Clear / Reset, kustuta vajadusel vanad roolinuppude seaded.
- Vajuta ekraanil funktsiooni, mida soovid roolinupule määrata, näiteks Volume+, Volume−, Next, Previous või Answer.
- Vajuta seejärel vastavat füüsilist nuppu auto roolil.
- Kui funktsioon salvestatakse, korda sama protsessi järgmise nupuga.
- Pärast kõikide nuppude määramist salvesta või lõpeta õpetamine vastavalt sinu meediakeskuse menüüle.
Sinu meediakeskuses võib sama funktsioon asuda täiesti teises menüüs ja selle välimus võib olla erinev. Oluline on õpetamise põhimõte, mitte pildil näidatud konkreetne menüütee.
Video: roolinuppude õpetamine
Allolev video näitab tüüpilist roolinuppude manuaalse õpetamise protsessi ilma CANBUS juhtimiseta viiel erineval androidi platvormil.
Veaotsing
Ükski roolinupp ei tööta
- kontrolli, kas komplektis on CANBUS moodul;
- kontrolli CANBUS mooduli füüsilist ühendust;
- kontrolli SWC / CAN juhtme ühendust meediakeskuse taga;
- kontrolli CANBUS tootja ja auto mudeli seadistust;
- kui CANBUS puudub, proovi roolinuppude manuaalset õpetamist;
- kontrolli vajadusel KEY1 / KEY2 ühendust.
Mõned nupud töötavad, mõned mitte
Proovi roolinuppude õpetamise menüüs vanad seaded kustutada ja õpetada kõik vajalikud nupud uuesti.
Kui süsteem kasutab kahte analoogsignaali liini, kontrolli ka KEY1 ja KEY2 ühendusi.
CANBUS on ühendatud, aga SWC ei tööta
Kontrolli kõigepealt CANBUS protokolli. Õige auto mark ei pruugi üksi olla piisav – mõnel juhtmekomplektil tuleb valida ka õige CANBUS mooduli valmistaja või konkreetne protokollivariant.
Nupu vajutamisel aktiveerub vale funktsioon
Kustuta SWC õpetamise menüüs olemasolevad määrangud ja õpeta nupud uuesti. Kui kasutatakse analoogjuhtimist, kontrolli samuti KEY1 / KEY2 ühendusi.
Kiirkontroll
| ✓ | CANBUS moodul on vajadusel ühendatud |
| ✓ | SWC / CAN juhtmeühendus on meediakeskusega ühendatud |
| ✓ | CANBUS valmistaja ning auto mark/mudel on õigesti määratud |
| ✓ | Vajadusel on KEY1 / KEY2 ühendus kontrollitud |
| ✓ | Roolinupud on vajadusel SWC menüüs käsitsi õpetatud |
Kui roolinupud ei hakka tööle, saada Automeedia klienditoele auto mark, mudel ja aasta, meediakeskuse mudel ning foto meediakeskuse taga olevatest ühendustest ja CANBUS moodulist.
Kui võimalik, lisa ka foto CANBUS seadistusest või SWC õpetamise menüüst.
