USB ühendus ja tõrkeotsing

USB pesad ei tööta või USB-mälupulka ei tuvastata

Android meediakeskuse USB ühendusi kasutatakse USB-mälupulkade, telefoniühenduse, CarPlay / Android Auto adapterite, tarkvarauuenduste ja erinevate lisaseadmete ühendamiseks.

Kui USB seadet ei tuvastata, tasub esmalt välistada USB-mälupulga või ühendatud lisaseadme probleem ning alles seejärel kontrollida meediakeskuse USB juhtmeid ja pistikuid.

Oluline

Meediakeskustel võib olla üks või mitu USB ühendust ning nende pistikute asukoht ja funktsioon võivad platvormiti erineda. Mõni USB port võib olla mõeldud ainult teatud lisaseadmele.

1. Kontrolli kõigepealt USB-mälupulka

Vorminda USB-mälupulk arvutis FAT32 failisüsteemi.
Proovi teise USB-mälupulgaga, et välistada konkreetse mälupulga probleem.
Kui meediakeskusel on mitu USB ühendust, testi sama mälupulka mõlemas USB pesas.
Kontrolli, et mälupulgal oleks testimiseks mõni tavapärane fail, näiteks MP3 muusikafail või JPG pilt.

Kui üks USB-mälupulk töötab ja teine mitte

Sellisel juhul on meediakeskuse USB ühendus tõenäoliselt korras ning probleem on USB-mälupulga formaadis, failisüsteemis või mälupulgas endas.

2. Kontrolli USB juhtmete ühendusi

Paljudel Android meediakeskustel ei asu USB pesad otse raadio korpusel. USB1 ja USB2 ühendatakse meediakeskuse taga olevatesse väikestesse mitme kontaktiga pistikutesse.

Kontrolli USB juhtmekomplekti ühendamisel järgmisi punkte:

kontrolli, et USB1 ja USB2 pistikud oleksid lõpuni pesasse lükatud;
veendu, et pistik ei oleks ühendatud viltu või ainult osaliselt;
kontrolli pistiku kontakte ja veendu, et ükski pin ei oleks kõver, sisse vajunud või kahjustatud;
kontrolli USB kaableid kogu nähtavas ulatuses;
veendu, et kaabel ei oleks paigalduse käigus armatuurlaua või meediakeskuse korpuse vahele muljutud.

3. USB1 ja USB2 pistikute kontroll

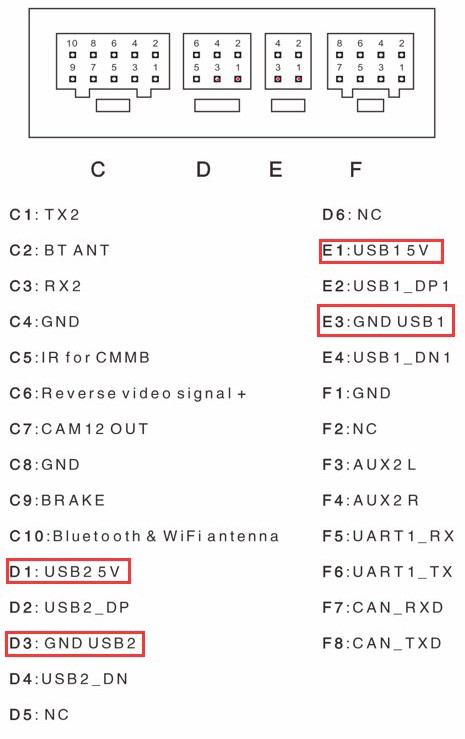

Alloleval näidisel asuvad USB ühendused meediakeskuse D ja E pistikutes.

Näidatud juhtmestikus on:

D1	USB2 +5 V
D3	USB2 GND / maandus
E1	USB1 +5 V
E3	USB1 GND / maandus

Android meediakeskuse USB1 ja USB2 pistikute skeem

Skeem on näide

USB pistikute tähised ja asukohad võivad erinevatel meediakeskustel olla teistsugused. Kasuta konkreetse meediakeskuse ühendusskeemi, kui see erineb siin näidatust.

4. Kontrolli USB 5 V toitepinget

Kui USB ühendus ei tööta ka teise USB-mälupulga ja teise USB kaabliga, saab kontrollida, kas meediakeskus annab USB porti vajaliku toitepinge.

Lülita meediakeskus tööle.
Sea multimeeter alalispinge ehk DC V mõõtmisele.
Mõõda USB toite +5 V ja USB maanduse vahel.
Näidatud skeemi puhul mõõda: D1 ja D3 vahel USB2 jaoks ning E1 ja E3 vahel USB1 jaoks.
Töötava USB toiteväljundi puhul peaks mõõdetav pinge olema ligikaudu 5 V DC.

Ettevaatust mõõtmisel

Ära lase multimeetri mõõteotsadel kahte kõrvuti olevat kontakti omavahel lühistada. Kui sa ei ole elektrimõõtmises kindel, jäta see kontroll paigaldajale või elektroonikule.

5. Mida mõõtmistulemus tähendab?

USB pistikus on umbes 5 V

Kui 5 V toide on olemas, saab USB port vähemalt toite. Järgmisena kontrolli USB kaablit, pistiku kontakte ja proovi teise USB-seadmega.

Kui mõlemad USB pordid annavad 5 V, kuid ükski USB-seade ei ole tuvastatav, võib probleem olla USB andmeliinides, juhtmes või meediakeskuse tarkvaras.

USB pistikus puudub 5 V

Kontrolli veel kord, et USB juhtme pistik oleks lõpuni meediakeskusega ühendatud ning juhtmel ja kontaktidel ei oleks kahjustusi.

Kui õiges +5 V ja GND kontaktis pinge puudub ning ühendused on korras, võib tegemist olla meediakeskuse riistvaralise rikkega.

6. Tarkvara kontroll

Harvem võib USB funktsiooni probleem olla seotud meediakeskuse süsteemitarkvaraga.

Enne tarkvara uuendamist tee ära füüsilised kontrollid: proovi teist USB-mälupulka, teist USB porti ning kontrolli juhtmeid ja 5 V toite olemasolu.

Ära paigalda juhuslikku firmware'i

Android meediakeskuse tarkvara peab vastama täpselt konkreetsele mudelile ja riistvaraversioonile. Vale firmware võib muuta seadme mittetöötavaks. Küsi vajadusel sobiv uuendus Automeediast või kasuta ainult konkreetse seadme juhendis määratud tarkvara.

Veaotsing

USB-mälupulk ei ilmu File Managerisse

vorminda mälupulk FAT32 formaati;
proovi teise USB-mälupulgaga;
proovi teist USB porti;
eemalda ja ühenda USB-pistik uuesti;
taaskäivita meediakeskus.

USB1 töötab, USB2 ei tööta

vaheta USB1 ja USB2 kaablid omavahel, kui pistikud seda võimaldavad;
kontrolli mittetöötava USB kaabli kontakte ja juhtmeid;
mõõda mittetöötava USB väljundi 5 V toide;
kontrolli, et pistik oleks lõpuni pesas.

USB seade saab voolu, kuid seda ei tuvastata

Kui USB seadme LED süttib või telefon hakkab laadima, on 5 V toide olemas. See ei kinnita siiski USB andmeside toimimist.

Proovi teise USB kaabli ja teise seadmega. Kui probleem jääb samaks, võib viga olla USB andmeliinis või meediakeskuse USB juhtimises.

Mõlemad USB pesad on täiesti surnud

Kontrolli mõlema USB pistiku füüsilist ühendust ning mõõda, kas USB +5 V ja GND vahel on toitepinge.

Kui 5 V puudub mõlemast väljundist ja juhtmestik on korrektselt ühendatud, võta ühendust Automeedia klienditoega.

Kiirkontroll

✓	USB-mälupulk on FAT32 formaadis
✓	Testitud on teise USB-mälupulgaga
✓	USB1 ja USB2 pistikud on lõpuni ühendatud
✓	USB kaablitel ja kontaktidel ei ole kahjustusi
✓	USB +5 V toitepinge on kontrollitud
✓	Tarkvara uuendatakse ainult vajadusel ja õige mudeli firmware'iga

Vajad abi?

Kui USB ühendused ei hakka tööle, saada Automeedia klienditoele meediakeskuse mudel, probleemi kirjeldus ning võimalusel foto USB1 ja USB2 juhtmete ühendustest meediakeskuse taga.

Kui oled pinget mõõtnud, lisa ka mõõdetud USB1 ja USB2 +5 V toitepinged.
